鹽霧試驗(yàn)箱檢測標(biāo)準(zhǔn)與實(shí)驗(yàn)方法探討：以美國Q-Lab公司的Q-FOG為例

在金屬和涂層產(chǎn)品的防腐性能評(píng)價(jià)中，鹽霧試驗(yàn)是一種被廣泛應(yīng)用的加速腐蝕測試方法。通過在人工控制的鹽霧環(huán)境中暴露樣本，可以在較短時(shí)間內(nèi)模擬自然環(huán)境下數(shù)月甚至數(shù)年腐蝕效果，為產(chǎn)品設(shè)計(jì)和工藝改進(jìn)提供依據(jù)。

本文將從檢測標(biāo)準(zhǔn)、實(shí)驗(yàn)條件、注意事項(xiàng)、樣本預(yù)處理與準(zhǔn)備、以及樣品評(píng)估方法等方面進(jìn)行詳細(xì)介紹，并結(jié)合Q-Lab公司Q?FOG鹽霧試驗(yàn)箱的應(yīng)用案例，助力廣大用戶更好地掌握相關(guān)知識(shí)與技術(shù)。

檢測標(biāo)準(zhǔn)綜述

目前國內(nèi)外常用的鹽霧試驗(yàn)標(biāo)準(zhǔn)主要包括：

1 ISO 9227-2022

國際通用標(biāo)準(zhǔn)，規(guī)定中性鹽霧（NSS）、醋酸鹽霧（AASS）和銅加速醋酸鹽霧（CASS）三種試驗(yàn)方法。

鹽溶液濃度為5%氯化鈉（pH 6.5–7.2），試驗(yàn)溫度35±2℃，鹽霧沉降率1–2 mL/80cm2/24小時(shí)。

2 ASTM B117-2009

美國材料與試驗(yàn)協(xié)會(huì)標(biāo)準(zhǔn)，適用于中性鹽霧測試，試驗(yàn)溫度35±1.1℃，噴霧壓力0.7–1.4 bar，沉降量要求與ISO 9227一致。

3 GMW14872

通用汽車標(biāo)準(zhǔn)，支持無水加熱鹽霧試驗(yàn)，溫度范圍可達(dá)70℃，適用于循環(huán)腐蝕測試（CCT），模擬干濕交替環(huán)境，更貼近實(shí)際工況。

4 其他標(biāo)準(zhǔn)

JIS H8502（日本工業(yè)標(biāo)準(zhǔn)）、GB/T 10125-2012（中國國家標(biāo)準(zhǔn)）等均與ISO 9227兼容，但可能細(xì)節(jié)參數(shù)略有差異。

此外，Q?Lab的Q?FOG系列鹽霧箱正是針對(duì)上述標(biāo)準(zhǔn)而設(shè)計(jì)，其多種型號(hào)（如SSP、CCT、CRH）可滿足不同試驗(yàn)要求和循環(huán)模式，是目前業(yè)界應(yīng)用較為廣泛的試驗(yàn)設(shè)備之一。

實(shí)驗(yàn)條件

為了使試驗(yàn)數(shù)據(jù)具有較高的重復(fù)性與可比性，各項(xiàng)實(shí)驗(yàn)條件必須嚴(yán)格控制，主要包括：

1 溫度

鹽霧區(qū)域溫度一般控制在35?±?2°C（ASTM B117與ISO 9227均有類似要求）。

2 濕度與噴霧量

鹽溶液一般采用5%（±1%）氯化鈉溶液，pH值控制在6.5～7.2。

噴霧量常規(guī)定為1.0～2.0?ml/80cm2·h，確保鹽液均勻覆蓋樣本表面。

3 樣本安裝角度

樣本通常以15°至30°的傾斜角安裝，保證與鹽霧流方向大致平行，避免液滴回流污染其他試樣。

4 循環(huán)條件

對(duì)于循環(huán)腐蝕試驗(yàn)（如GMW 14872規(guī)定），需在鹽霧、濕熱、干燥及靜置之間進(jìn)行交替循環(huán)，周期與暴露時(shí)間應(yīng)依據(jù)具體試樣要求確定。

實(shí)驗(yàn)注意事項(xiàng)

在進(jìn)行鹽霧試驗(yàn)時(shí)，應(yīng)注意以下幾點(diǎn)：

1 設(shè)備校準(zhǔn)與維護(hù)

定期校準(zhǔn)溫度、濕度、噴霧量等參數(shù)，確保試驗(yàn)環(huán)境穩(wěn)定可靠。

檢查噴嘴是否堵塞，確保空氣與鹽液的配比準(zhǔn)確。

2 操作安全

操作人員必須佩戴護(hù)目鏡、防護(hù)手套和口罩，防止鹽溶液對(duì)皮膚和呼吸道的刺激。

在裝卸樣本或維護(hù)設(shè)備前，務(wù)必關(guān)閉試驗(yàn)機(jī)，并等待室內(nèi)環(huán)境恢復(fù)正常。

3 試驗(yàn)連續(xù)性管理

試驗(yàn)過程中應(yīng)盡量避免頻繁開箱、樣本移動(dòng)等操作，以免擾動(dòng)試驗(yàn)環(huán)境，影響結(jié)果。

記錄鹽溶液的PH值、濃度及噴霧收集量等參數(shù)，確保數(shù)據(jù)完整。

樣本預(yù)處理方法

針對(duì)不同類型的試樣，其預(yù)處理方法有所不同，常見處理流程包括：

1 清潔處理

采用超聲波清洗、去油劑或酒精擦拭，徹底清除樣本表面的油污、灰塵和其他污染物，確保后續(xù)試驗(yàn)中無外來因素干擾。

2 表面劃痕處理

對(duì)于涂層產(chǎn)品，為評(píng)價(jià)局部缺陷處的耐腐蝕性，可根據(jù)ASTM D1654等標(biāo)準(zhǔn)，用金屬刮刀在樣本表面輕劃痕或劃線，暴露基底金屬。

3 保護(hù)措施

對(duì)于部分易受污染的邊緣或支撐區(qū)域，應(yīng)在預(yù)處理后采取適當(dāng)?shù)姆雷o(hù)措施，防止在試驗(yàn)過程中出現(xiàn)非預(yù)期的電化學(xué)反應(yīng)。

樣本準(zhǔn)備

樣本準(zhǔn)備直接關(guān)系到試驗(yàn)的有效性，需注意以下要求：

1 尺寸與形狀

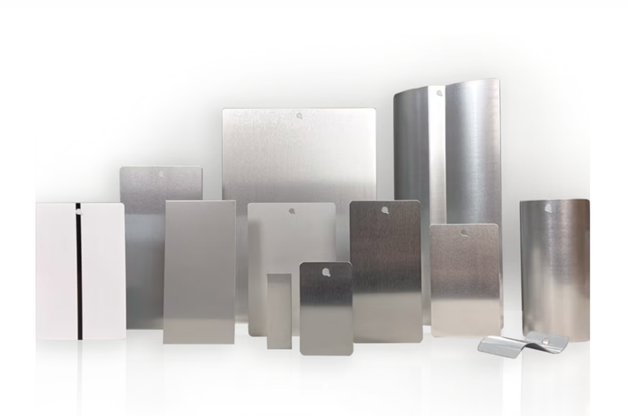

樣本尺寸應(yīng)依據(jù)試驗(yàn)標(biāo)準(zhǔn)和設(shè)備樣本室尺寸選擇，如常見的100×300?mm測試板。

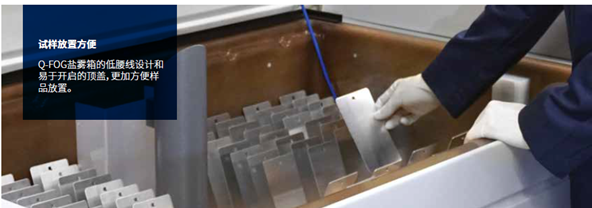

2 安裝方式

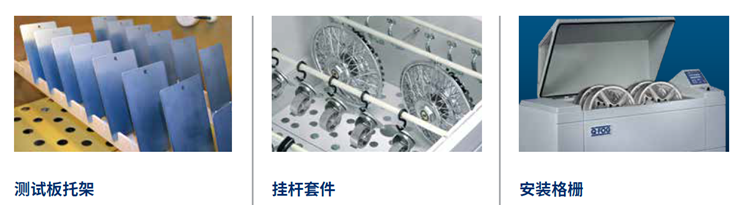

樣本應(yīng)均勻分布、固定在專用支架上，保證相互之間不接觸，防止因互相遮擋而導(dǎo)致局部鹽霧分布不均。

3 安裝角度與間距

根據(jù)標(biāo)準(zhǔn)要求，樣本應(yīng)以15°～30°的角度懸掛，并保持足夠間距，確保每個(gè)試樣都能獲得均勻的鹽霧暴露。

樣品評(píng)估方法

試驗(yàn)結(jié)束后，對(duì)樣品的評(píng)估通常從以下幾個(gè)方面展開：

1 視覺評(píng)估

檢查樣本表面是否出現(xiàn)銹斑、腐蝕孔或涂層脫落等現(xiàn)象，并用專業(yè)照相設(shè)備記錄腐蝕分布情況。

2 定量測量

對(duì)金屬樣本可采用重量損失法，通過試驗(yàn)前后樣本的重量變化來計(jì)算腐蝕速率；對(duì)涂層樣本則可采用劃痕試驗(yàn)或膠帶剝離法測試涂層附著力。

3 圖像分析

借助圖像處理軟件對(duì)腐蝕面積進(jìn)行定量分析，為產(chǎn)品耐腐蝕性能提供數(shù)據(jù)支持。

4 符合標(biāo)準(zhǔn)要求

評(píng)估方法應(yīng)嚴(yán)格按照ISO 9227、ASTM B117、GMW 14872等標(biāo)準(zhǔn)規(guī)定的指標(biāo)進(jìn)行，確保結(jié)果具有參考性和可比性。

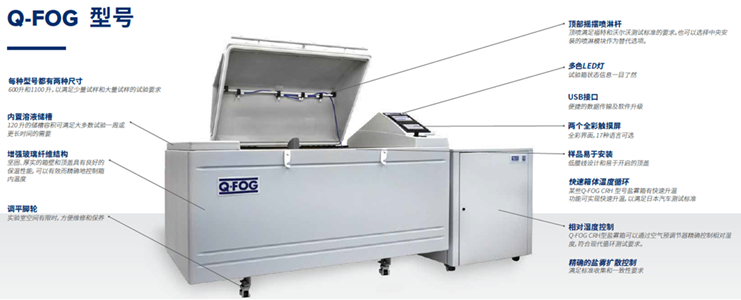

Q?FOG鹽霧試驗(yàn)箱案例介紹

以Q-Lab公司推出的Q?FOG鹽霧試驗(yàn)箱為例，該設(shè)備具有以下顯著特點(diǎn)：

1 精準(zhǔn)的環(huán)境控制

內(nèi)置高精度溫濕度控制系統(tǒng)，可實(shí)現(xiàn)35°C左右的穩(wěn)定試驗(yàn)溫度和高濕（95%～100%）的試驗(yàn)環(huán)境，完美契合ASTM B117及ISO 9227標(biāo)準(zhǔn)要求。

2 多模式循環(huán)功能

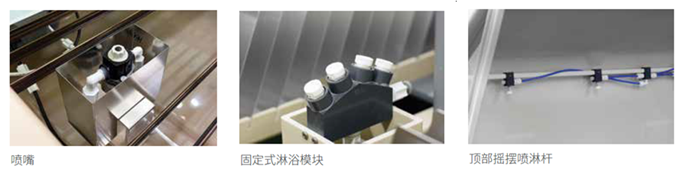

SSP型適用于傳統(tǒng)連續(xù)鹽霧試驗(yàn)；CCT型在傳統(tǒng)功能外增加了100%濕度模式，適合汽車循環(huán)腐蝕試驗(yàn)；CRH型則通過空氣預(yù)調(diào)節(jié)器實(shí)現(xiàn)可變濕度控制和可編程噴淋功能，滿足更為復(fù)雜的試驗(yàn)要求，如GMW 14872標(biāo)準(zhǔn)。

3 快速溫變與自我診斷

設(shè)備能夠?qū)崿F(xiàn)快速溫度轉(zhuǎn)換，縮短循環(huán)時(shí)間；同時(shí)內(nèi)置自我診斷功能，實(shí)時(shí)提醒維護(hù)需求，提升試驗(yàn)穩(wěn)定性與數(shù)據(jù)準(zhǔn)確性。

4 直觀的操作界面

采用雙觸摸屏和多語言程序，使操作更加簡便高效。

鹽霧試驗(yàn)作為評(píng)價(jià)金屬及涂層產(chǎn)品耐腐蝕性的重要手段，其試驗(yàn)條件和樣本處理均需嚴(yán)格按照國際和行業(yè)標(biāo)準(zhǔn)進(jìn)行。

本文從ASTM B117、ISO 9227和GMW 14872等標(biāo)準(zhǔn)出發(fā)，詳細(xì)介紹了鹽霧試驗(yàn)箱的實(shí)驗(yàn)條件、注意事項(xiàng)、樣本預(yù)處理與準(zhǔn)備流程以及評(píng)估方法，同時(shí)結(jié)合Q?Lab Q?FOG鹽霧箱的先進(jìn)技術(shù)，為廣大用戶提供了一份較為全面的參考資料。

希望本文能夠幫助大家更好地開展鹽霧試驗(yàn)工作，提高產(chǎn)品耐腐蝕性能的評(píng)估準(zhǔn)確性。

美國Q-Lab公司是一家材料耐久性測試產(chǎn)品的全球供應(yīng)商。公司成立于1956年，設(shè)計(jì)和生產(chǎn)標(biāo)準(zhǔn)測試底板、QUV紫外老化機(jī)、Q-SUN氙燈試驗(yàn)箱、Q-FOG腐蝕鹽霧箱。此外，Q-Lab 佛羅里達(dá)和亞利桑設(shè)有全球公認(rèn)的曝曬場和標(biāo)準(zhǔn)化的實(shí)驗(yàn)室，為客戶還提供第三方測試服務(wù)，其服務(wù)內(nèi)容有加速實(shí)驗(yàn)室測試和老化、光穩(wěn)定性和腐蝕戶外曝曬測試。

（上海翁開爾公司為美國Q-LAB公司代理）

作為國內(nèi)老牌化工原料 & 檢測儀器代理商，翁開爾（上海）公司致力于引進(jìn)國外先進(jìn)的檢測技術(shù)以及產(chǎn)品。多年來與美國Q-LAB公司緊密合作，舉辦多場線上、線下專題研討會(huì) & 主題演講，力求為行業(yè)客戶提供完善的產(chǎn)品解決方案。

2025年，對(duì)于上海翁開爾而言意義非凡，不僅是辭舊迎新的時(shí)刻，更是里程碑式的突破——H.J. Unkel 集團(tuán)成立 100 周年！

站在新的起點(diǎn)，翁開爾（上海）公司將繼續(xù)堅(jiān)守“用心、誠實(shí)、善良、忠誠、勇敢、協(xié)作”的企業(yè)價(jià)值觀，把握機(jī)遇、直面挑戰(zhàn)，讓美好的愿景照進(jìn)現(xiàn)實(shí)。

翁開爾公司于1925年在上海創(chuàng)立，我們?cè)趯?shí)驗(yàn)室檢測、水性化工方面擁有豐富的經(jīng)驗(yàn)。

我們把世界優(yōu)秀的儀器設(shè)備、化工原材料介紹到中國，把專業(yè)的服務(wù)提供給用戶。

我們致力于成為行業(yè)的專家，以滿足客戶多方位的要求。
