掃描式清潔度儀

SITA 掃描式清潔度儀

成熟熒光傳感技術，自動檢測清潔度設備

自動化

立體檢測零件表面的潔凈程度

快速

在極短的時間內掃描并檢測零件表面殘留的有機污染物

可靠

強大的傳感器

測量結果重復性高

可靈活地在工藝流程上和實驗室里使用

產品描述：

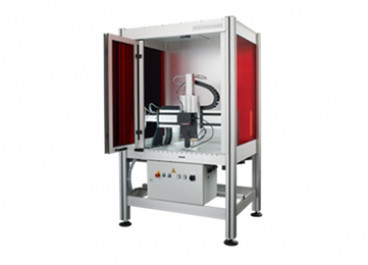

多年來清洗專家使用世界范圍成熟的SITA熒光測量技術，包括手持式的設備來控制各種不同形狀的零件或是特定部件在線式地連續快速測量其清潔程度。SITA的新產品Fluoscan 3D 是一種通用的、非接觸式控制清潔程度的設備。

利用有機物如油，脂及表面活性劑等在紫外線照射下可激發熒光的特點可簡易可靠地檢測零件上的有機污染物，該系統采用三軸定位裝置，自動按照預設的路徑掃描零件表面，測量點每秒可達50次，測試結果以RFU(相對熒光單位)值顯示，測量值越大，污染越大。

測量系統特征：

- 高密度自動測量

- 快速和可重復的表面檢測評估

- 合適的單個測量序列

- 單一測量與表面掃描的組合

- 設計穩固

- 集成到系統中的直觀軟件

- 以SITA的校驗為標準進行檢測和調整

- 測量值可與SITA的便攜式和在線式清潔度儀具有可比性

- 靈活使用于新的測量任務

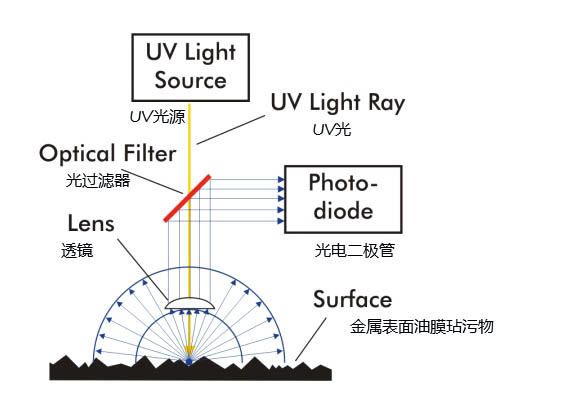

測量原理

工藝制造過程中，一些典型的污染物，如油、脂或是表面活性劑在紫外線照射時都會激發出熒光。

熒光輻射的強度會隨污染層厚度的增加而增大。

一個集成的UV-LED光源激發熒光，光電二極管測量產生的熒光輻射強度。

應用領域

壓鑄鋁焊接前的自動化檢測

鑄造零件的制造過程中會使用脫模劑。在后續工藝中，如密封槽的粘接，脫模劑的殘留會導致粘接接頭的附著力不足。

通過熒光測量檢查密封槽的清潔度，保證接頭的質量。

印刷電路板的檢測

為了滿足粘接和焊接工藝的高質量要求，電路板必須沒有任何有機污染。通過掃描式的清潔度儀控制并確保高品質的標準。

可在早期發現不足和缺陷，防止并杜絕昂貴的系統故障成本。

軟件

兩個獨立的組件組成

- 測定過程中對的單個零件分部位測試，把零件的不同部位測量匯總成一次測量

- 測量數據查看器(顯示測量結果)

獨立的結果查看器可在各種電腦端顯示和評價測量結果，以及輸出數據到Excel
